【关于EVA存储的一些定义】

1.Disk Group是一个逻辑上的磁盘集合，简称DG，eva8000中最多允许16个DG,每个DG中的磁盘类型必须是相同的，也就是说要么是FC的要么是FATA的，但是允许不同的SIZE 和不同的speed,比如说146GB的FC和300GB的FC可以放在同一个DG中，10KPM和15KPM的也可以在一个DG中。

2.Virual disk简称VD，当一个VD被创建后，把它present到host就成为一个LUN。一个LUN在hostl来说就是一个硬盘。大小在1GB-2TB之间，且最多1024个VD。

当eva中有硬盘损坏时，如传统raid一样，需要利用raid技术来重建，即Reconstruction。重建后，会继续执行leveling，将所有的数据平均分散到DG中的每个物理磁盘上。

3.关于RSS+，EVA的DG无论多大，冗余组的最小单位是RSS，也就是说每个RSS组都是自己保证冗的，如果所有Vdisk都是vraid5或者vraid1的话，DG里每个RSS组同时坏一块盘的情况下，数据也是没有问题的。每个RSS组的硬盘数量为6-11个，默认是8个，当DG有12块盘会被分成两RSS组。实验证实，当空间够用情况下，DG里面的硬盘损坏减少到4块时数据也是没有问题的，但创建时DG至少需要8块盘

4.关于restructuring，当硬盘损坏发生，会执行数据重构，重构的数据会放在同一rss组里的其他硬盘里。只有当重构完成之后才会在整个dg里面做leveing以达到整个dg平衡。如果同一组里的剩余空间不够就需要先leveing出去一部分数据。所以官方建议dg的使用率不要超过90%

5.关于ungroup，当我们因为某种原因需要把好盘踢除DG的时候执行此操作。ungroup和restructuring的机制完全不一样。ungroup的时候，被踢的盘的数据并非由同RSS组的其他盘来承载，而是其所在的整个RSS组的数据都往外移动。本平台下，ungroup一块盘这个RSS组总计移动了1.6T的数据，是盘容量的4倍，大概3小时。1.6T的数据怎么确定应该是和Vraid级别和数据占用量有关。虽然数据移动是1.6T，但消耗的可用空间需要2T,这是因为，可用空间是用每块盘剩余容量的最小值和盘数来计算的，ungroup过程中各个盘的剩余空间是不一样的。而且ungroup过程中RSS的数据冗余应该是保证的

6.关于leveing，leveing就是把数据打散平均分配在所有盘上，不建议存储在做leveing的时候做换盘动作，但通常情况下如果是坏盘，数据重构完成之后，在leveing未完成之前我们就会更换硬盘，并group。但强烈不建议在leveing结束之前ungroup硬盘。 leveing优先级低，是系统在闲的时候，见缝插针的去做。所以leveing时间和系统繁忙程度成正比。 实际数据表明我们可以最大限度的缩小leveing所需要的时间，通常情况下数据重构或者是主动提盘，之后的 leveing需要40-50个小时。如果ungroup盘结束之后马上进行硬盘更换并group，那么leveing 的时间和ungroup所需要的时间差不多，也是3个多小时。我想这是因为这个时候的虽然leveing优先级低但算法比较简单，所以很快。如果ungroup完了之后等上几个小时你在去换盘并group的话，leveing时间相应延长。最效率的做法你可以一天换一块盘中间等3个多小时就ok，最不效率的干法，你今天去ungroup，明天去换盘并group，那么后天leveing也完不成，你只有第四天在去ungroup第二块盘了。

7.关于保护级别，EVA提供了single和double的保护级别可选，single会预留2块盘的空间，double会预留4块盘的空间。都说是预留了，也就是说在已分配空间不变的情况下面，即使你选择none，你的保护级别是什么对于数据安全来说是没有影响的。保护级别的作用是怕用户不注意把空间划完了，如果你非常懂得规划，保护级别有没有是一样的，他并不能提高你的数据冗余。

8.关于冗余，第5点说了，保护级别不能提高数据冗余，数据冗余是由vraid来提供的，如果你做了vraid0，那么坏一块盘的情况下即使你使用了double的保护级别，数据照样丢失如果vdisk都为raid1，如果DG硬盘数为单数，就会有一块盘不会被使用。

【eva系列存储结构原理概述】

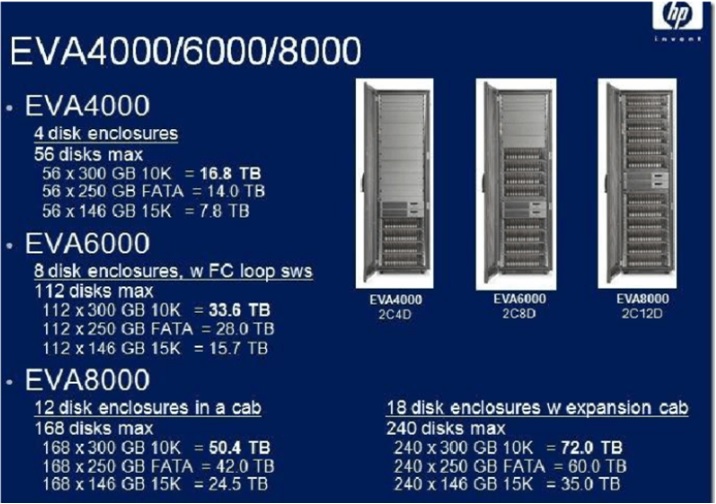

EVA系列存储是一款以虚拟化存储为实现目的的HP中高端存储设备，系统中至少有8块磁盘。内部的结构组成完全不同于普通的基于简单RAID的存储，称之为VRAID。
EVA会对每个物理磁盘(简称为PV)进行签名(写在每个磁盘的0扇区)，签名后即分配进不同的DISK GROUP。在disk group中，每个PV会按一定大小划分为若干存储单元(按AIX的说法，暂且称为PP吧)，PP的大小为2的整数次幂，且应该在2-16M之间。
每个PV中有有限数量的PP，这些PP合起来形成整个DISK GROUP的可用空间。所有的PV按5-15组成若干组RSS(HP的官方资料中讲最小的RSS磁盘数量是6，最大应不到15，但对底层的分析得知，存在5和15个PV的RSS情况)，每个RSS就是一个所谓常规RAID的冗余组，但这个冗余组不等同于常规RAID，与常规RAID相似的是，常规RAID是以磁盘为单位的RAID算法，而RSS是基于PP的RAID算法。
为提高性能，HP EVA会有倾向地轮流分配不同的RSS组，但这些RSS之间的数据存储是基于JBOD的(HP官方和很多资料上称是RAID0，或许是宏观的概念)，每个RSS组成的stripe 的成员其实是不同PV中不同位置的PP。
无论RSS中成员数量有多少个，对于VRAID5，一个stripe中的PV数总是5个。对于VRAID6，一个stripe中的PV数总是6个。例如，对于VRAID5，EVA会尽可能在N个磁盘中做C(N,5)的组合情况，以期实现IO 负载均衡。
当一个RSS中某个PV离线，控制器会从同一个RSS组中其他磁盘(同一条带中已存在的PV之外)中寻找可用的PP，在逻辑上实现每个stripe的rebuild，从而保证整个存储的安全性。
当一个RSS中损坏的磁盘数量足够少时(少于等于6个)，这个RSS的安全性就非常低了，这时候，EVA会合并此RSS到另一个RSS中，这样可用的冗余空间就是共享的了，空间就可以从另一个较安全的RSS中迁移过来。
为了保证有足够的空间提供冗余保护，在创建disk group时，EVA会提供一个Protection Level的保护级别，single表示用2个磁盘的空间做冗余 ，double表示用4个磁盘的空间做冗余。但这个冗余不同于hotspare，这个冗余空间仅会预留到每个PV的尾部，一则，多个磁盘，IO会更均匀，更快；二则，尾部的空间通常是质量较差的空间。

【EVA系列常见故障】
1、RSS中多个磁盘掉线，超过冗余保护级别。
2、加入新磁盘，进行数据迁移时，新磁盘存在物理故障(此时无法回退，也无法前进)。
3、VDISK 删除或EVA initialize。
4、突发性主机与存储无法连接。无法discover到存储。

【数据恢复解决原理】
eva系列最核心的结构部分来自于所有vdisk的运算pp表，这个pp map表会因为磁盘的不断迁移而迁移。所有的故障均可基于此map进行恢复。
当pp map不存在时，根据不同的条带之间的冗余关系，可有优化算法对所有PP进行条带性集合，从而形成若干组正确的条带数据，再基于文件系统结构、数据结构等特征，重组若干条带。

【数据恢复解决过程】
1、原始磁盘镜像，将EVA主机一端的连线拔出，直接连入主机hba卡上，就可以认到所有物理硬盘，之后通过专业手段(Linux下的dd，windows下的winhex等)进行磁盘镜像。因eva主机与扩展柜之间多是铜线连接，故而，可能需要在扩展柜上增加光纤收发模块，再通过光链路接入fc hba卡上。当然，也可以把所有硬盘拆下来后，放入其他光纤通道柜中进行镜像。

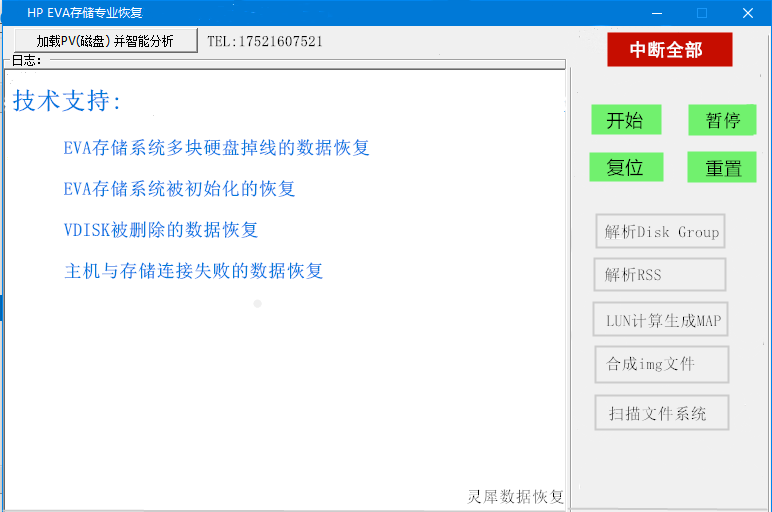

2、通过 HP eva恢复程序进行计算分析，重组后直接写成镜像文件。
3、按常规方式解析出文件，恢复结束。
