硬盘结构

机械硬盘（HDD 传统硬盘）由电路板、马达、盘体、盘片、磁头组件构成。

       从外型上分，比较常见的有：3.5英寸台式机硬盘、2.5英寸笔记本硬盘;另外还有：1.8英寸微型硬盘、1.3英寸微型硬盘、1.0英寸微型硬盘、0.85英寸微型硬盘.

       按接口分类：SATA、IDE、SCSI、SAS、FC接口（光纤通道）。

硬盘硬件故障，又称物理故障，主要分为：电路板故障、磁头组件故障、主轴电机故障、盘片故障、固件故障。

硬盘立体结构图

---

硬盘物理故障判定和恢复方法

电路板故障

硬盘电路板常见故障有：电路板接口故障、电路板缓存故障、电路板BIOS故障、电机驱动芯片故障。电路板出现问题会直接导致硬盘不工作。

引发原因：老化损坏；电压不稳、电流击穿；摔落，洒湿等人为原因

故障表现：硬盘不通电、盘片不转、磁头不寻道、检测不到硬盘、乱码、参数识别错误等。有的电路板损坏后局部发烫，有些甚至能看到明显的“烧毁”痕迹或闻到“焦糊味”。

恢复方法：更换电路板刷写芯片，或“飞线”技术连接。

注意事项：电路板损坏请及时断电。避免损坏内部电路或电机，避免短路引起的其他灾难。

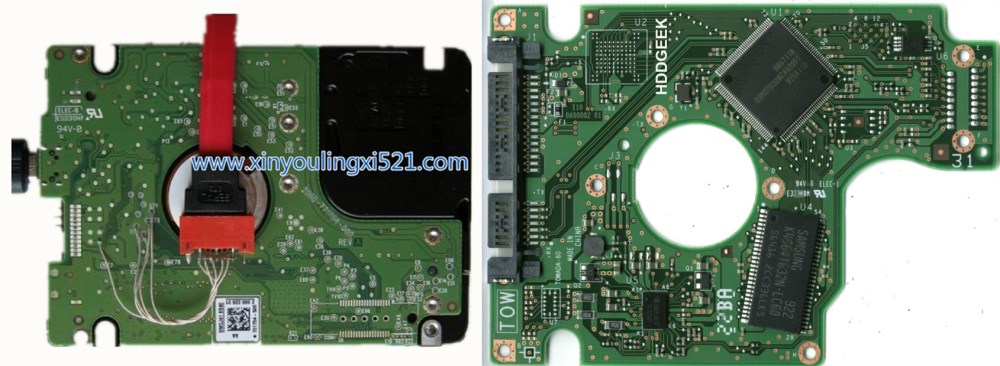

“飞线”技术

磁头组件故障



       磁头组件故障包括磁头芯片，前置信号处理器，音圈电机，磁头故障。一般故障发生集中在磁头上，磁头故障包括磁头磨损，支架变形，接触面脏污，磁头移位，磁头脱落。突然断电或撞击会引起磁头臂变形，磁头卡在盘面上同时损坏磁头和盘面。

故障表现：硬盘不能识别型号容量等参数，声音异常，无法分区或格式化，通电无响应等

恢复方法：找参数相匹配的良好硬盘，开盘更换磁头。然后用专业设备对硬盘调试读取磁信号，完整镜像。最后整理数据。

注意事项：磁头损坏需要立即断电。长时间通电会引起坏道增多、或者划伤盘片，严重的会导致数据全部丢失！使用硬盘应避免磕碰和突然断电。

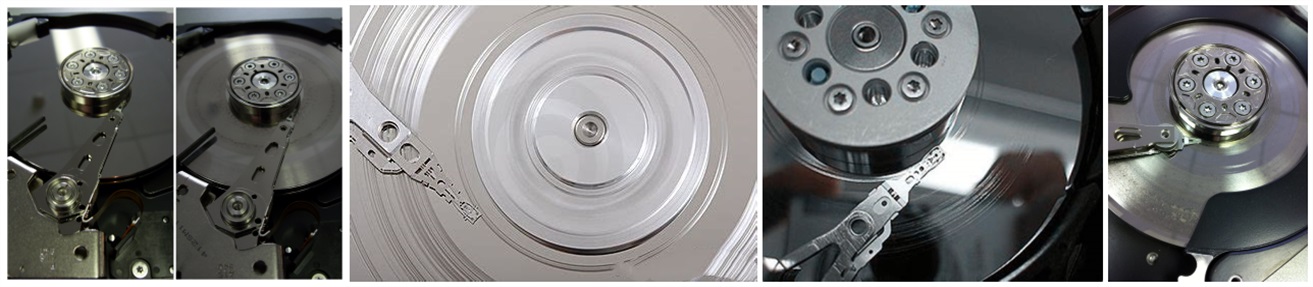

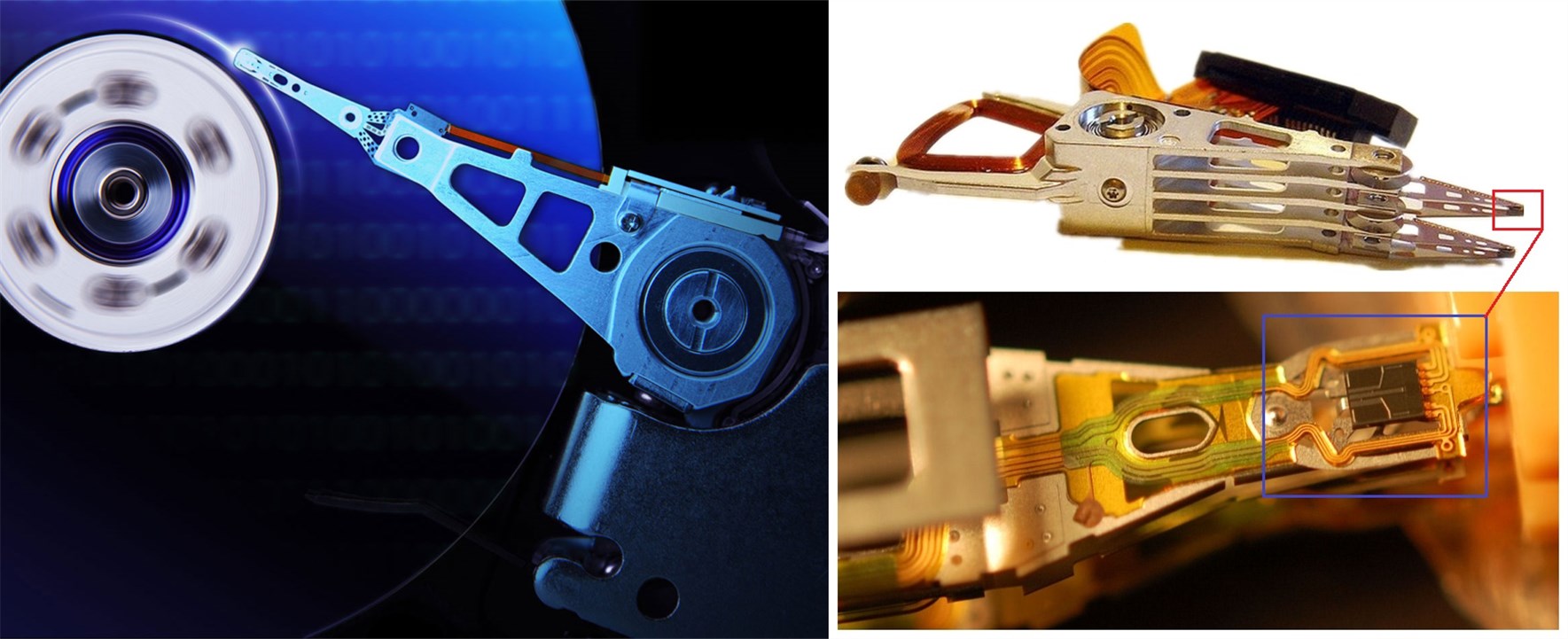

磁头悬浮在高速运转的盘片上，磁头组件，磁头放大特写图

主轴电机故障



       硬盘电机多采用液态轴承，精度高，摩擦小，无噪音。受到撞击后导致电机间隙改变，运转失常。

故障表现：硬盘不转；转一下就停；有磁头与盘片刮擦声。

恢复方法：更换电机，或把盘片移到新的盘体内读取数据。

注意事项：电机损坏的硬盘，需要立即断电，联系我们

盘片故障

分为坏扇区和盘片划伤。

坏扇区

硬盘的每个扇区记录512字节的数据，其中任何一个字节不正常，扇区被判为坏扇区，即“坏道
常见表现：读取某个文件，或运行某个软件时出错；读写慢；有轻微的“咔咔”声音；经常蓝屏或无法开机；开机时会提示硬盘自检；硬盘格式化无法顺利完成等。

恢复方法：需要专业设备对硬盘做整盘镜像。

注意事项：硬盘出现坏道后反复通电、强制读取，或运行“数据恢复软件”扫描等，会扩大坏道面积，甚至损坏磁头、划伤盘面。请立即断电，寻找专业硬盘数据恢复机构。

盘片划伤

       磁头依靠盘面高速旋转带来的气流“漂浮”在盘面上读取磁信号，“漂浮”的高度极微。硬盘受到撞击后消除“漂浮”间隙，磁头碰触盘面，造成“划伤”，同时磁头损坏。“划伤”是最为严重的故障，一旦透过保护层，划擦磁粉，则数据丢失。

注意事项：硬盘不识别，有的伴随异常声音。此时要引起重视，立刻断电以停止继续“划伤”。

恢复方法：视“划伤”程度，轻微者首先更换磁头，调整参数，读出未划伤区域磁信号，然后整理出数据;中等程度，可通过修复盘片后再进行数据恢复；划伤严重磁粉脱落的，数据无法恢复！

被划伤的盘片

 固件故障

       固件是存在盘片或电路板芯片中的控制程序，相当于硬盘的操作系统。硬盘上每段数据的有效性，以及数据定位，信息分配……等都是靠固件来控制的。

表现：固件损坏后表现为硬盘无法识别，即使能够识别也无法读写数据。

恢复方法：专业硬盘修复设备修复硬盘固件。

注意事项：固件有自然损坏，也有断电/加电瞬间带来的损坏。此时请立刻给硬盘断电，联系我们

  硬盘硬件故障数据恢复需要立即切断电源，送交专业机构进行处理，不可私自拆解硬盘或打开盘腔。灵犀数据恢复匠心十年，专做硬盘存储研究，为您的数据保驾护航。

---
